一、功能簡介
在電力系統中，溫度是表征一次設備運行是否正常的一個重要參數。尤其是一次設備的連接部位，由于設備制造的原因、設備受環境污染、設備長期運行、嚴重超載運行、觸點氧化、電弧沖擊等原因造成接觸電阻增大，因此在電能傳輸時往往會在電纜連接處產生發熱現象，而且，發熱問題是一個不斷累積的過程，如果不加以控制，發熱程度會不斷加劇，并對絕緣件的性能及設備壽命產生很大的影響。
近年來，由于各種設備對電力的大力需求，并有逐年增加的趨勢，使原來的電路接線方式在施工時帶來許多困難。當要變更配電系統時，要使其變簡單一些幾乎是不可能的。所以，母線槽的走線方案應勢而起。由于母線槽上有多個連接頭、插接頭及插接箱。帶來方便的同時，也存在發熱隱患。為解決母線槽上連接處的發熱問題，我司專門開發了針對母線槽測溫的在線監測系統。
采用該監測系統可以達到如下的目的：
1. 實現全天24小時不間斷在線監測，監測數據一越限即報警，制定科學檢查和檢修計劃；
2. 提高管理效率，節約企業成本；
3. 避免危險區域人工巡檢的困難和危險；
4. 實施預警報警系統，提前發現事故征兆，預防事故發生；
5. 對各節點溫度數據進行存儲，以便隨時查看及后期分析等。
二、應用領域
各種母線槽、低壓母線電纜等電氣設備的溫度在線監測。

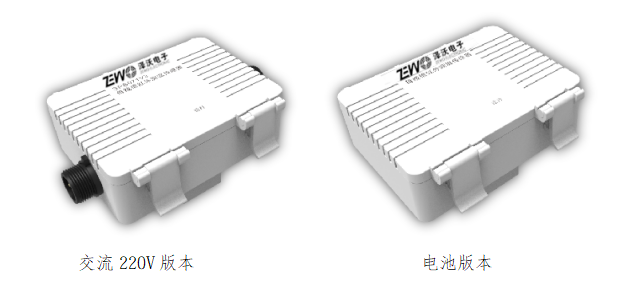

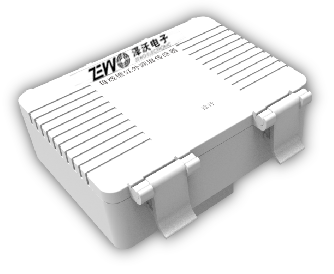

三、設備外觀
四、產品特點
? 數據無線發送；
? 免去人工巡檢；
? 抗干擾性強；
? 兩種供電方式可選；
? 支持無線自組網；
? 紅外測溫（非接觸式），安全性高；
五、技術參數
交流220V版本（選配） | 電池版本（選配） | ||
供電電壓 | AC220V±20%，50Hz | 3.6V LS14500鋰電池， | |
工作功率 | ≤0.3W | ||
工作環境 | -20～85℃，≤95%RH | ||
測溫方式 | 紅外（非接觸式） | ||
測溫距離 | 10-20mm最佳 | ||
測溫范圍 | -20～+150℃ | ||
測溫相數 | 標配1相，選配3相（發最高溫度) | ||
母排間距 | 13~17mm（選配3相，訂貨前需要確認） | ||
測量精度 | ±2.0℃ | ||
分辨率 | 0.1℃ | ||
測量間隔 | 30秒 | ||
發送間隔 | 180秒，溫度上升2℃立即發包 | 180秒 | |
工作頻段 | 470MHz | ||
通信協議 | 符合輸變電設備物聯網微功率無線網通信協議 Q/GDW 12020—2019 | ||
通信距離 | ≤300m（空曠） | ||
自組網 | 支持 | 不支持 | |
防護等級 | IP50 | ||
阻燃等級 | V0 | ||
使用壽命 | 2-5年 | ||
電池壽命 | — | 2年 | |
