配電室絕緣故障是工業停產事故的主要原因之一。本文梳理絕緣監測的四種主流方法——絕緣電阻法、低頻注入法、直流疊加法、極化指數法，并結合醫院、化工廠、數據中心、風電場等典型場景給出選型建議，幫助企業合理部署絕緣監測方案。

為什么絕緣監測越來越重要？

一臺高壓電機，因絕緣老化導致單相接地，直接維修成本高昂，加上停產損失往往更為嚴重。絕緣劣化過程是漸進的、隱蔽的——在發生擊穿前，絕緣電阻可能已經大幅下降，肉眼無法發現，僅憑每年一次的停電試驗很難及時預警。

隨著電力系統對供電可靠性要求的提升，配電室配置在線絕緣監測裝置正在成為越來越多企業的共識。

方法一：絕緣電阻法——定期檢修的基礎動作

適用場景：電氣設備交接驗收、年度預防性試驗、電機大修前后評估。

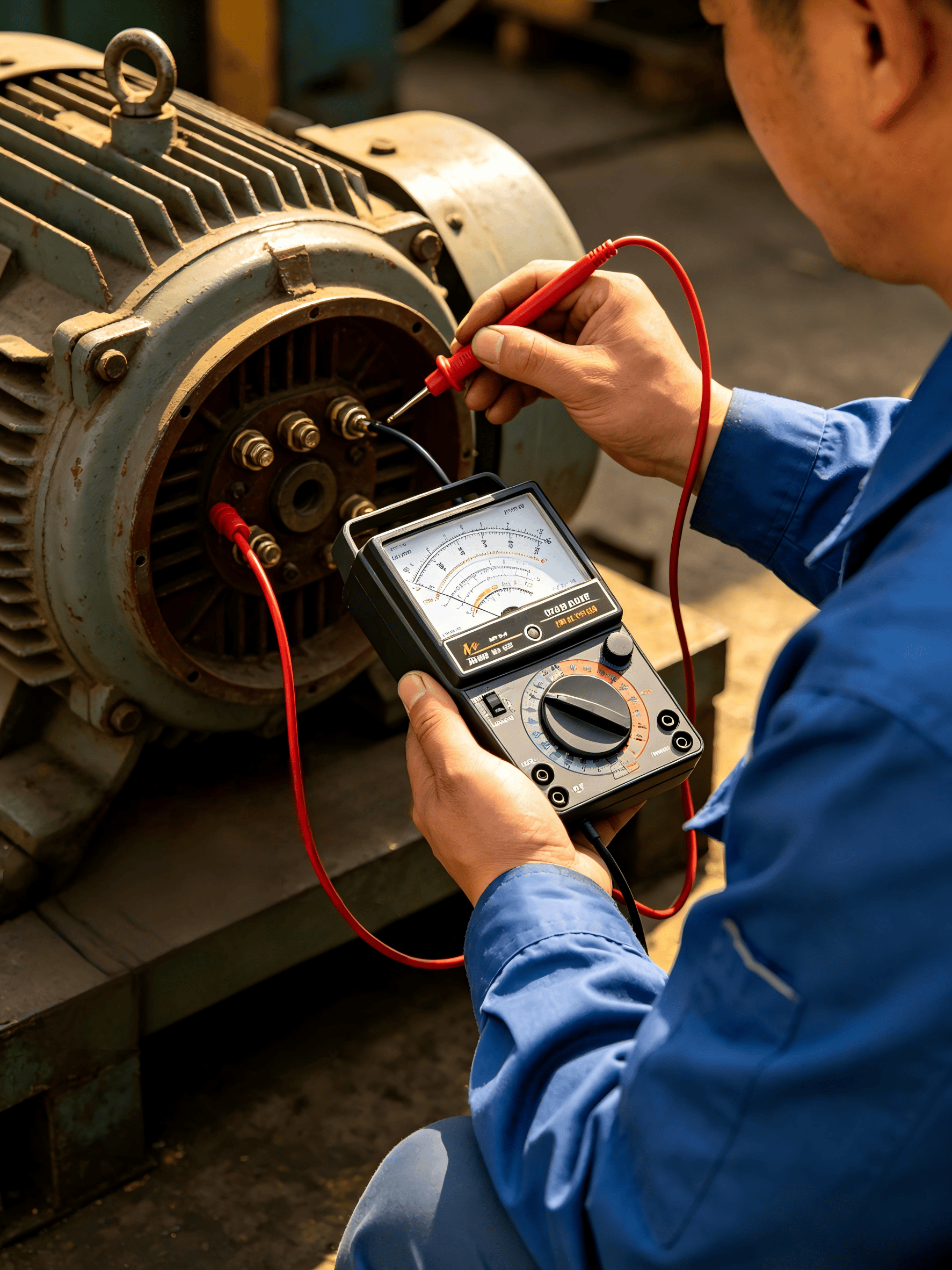

絕緣電阻法是最基礎的測量手段：向被測設備施加直流高壓（500 V、1000 V 或 2500 V），測量絕緣介質的泄漏電流，換算出絕緣電阻值。

合格判據參考：

• 低壓設備（AC ≤1000 V）：絕緣電阻 ≥ 0.5 MΩ
• 高壓電機（3～10 kV）：絕緣電阻 ≥ 1 MΩ/kV，且不低于 10 MΩ
• 變壓器繞組間：參照 GB 50150 要求

核心局限：必須停電操作，無法實時感知運行中的絕緣變化。對于不能輕易停機的連續生產線，這一方法只能作為輔助手段，不能替代在線監測。

方法二：低頻注入法——IT系統不停電監測的首選

適用場景：醫院手術室、ICU、數據中心 UPS 供電、海上平臺、化工防爆區。

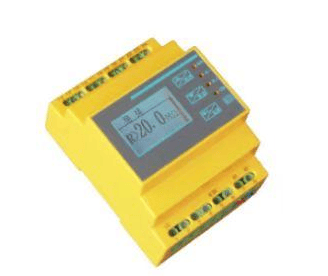

IT系統（不接地系統）是醫療、數據、化工領域的常見供電方式——系統中性點不直接接地，第一次單相接地故障不會導致斷電，為應急處置爭取時間。但這也意味著必須配置絕緣監測裝置（IMD），在第一次故障發生時立即報警，防止第二次故障引發跳閘。

低頻注入法的工作原理：向 IT 系統疊加一個幅值較低（如 50 V）、頻率 1～5 Hz 的低頻交流測試信號，通過檢測該信號的響應電流，實時計算系統對地絕緣阻抗。

核心優勢：

• 全程不停電，系統帶電運行時持續監測
• 低頻信號易于從 50 Hz 工頻中分離，抗干擾能力強
• 符合 IEC 61557-8 等相關標準要求
• 當絕緣阻抗低于設定閾值時，立即報警并可聯動輸出

方法三：直流疊加法——高壓設備在線監測的核心技術

適用場景：3～10 kV 高壓電機、配電變壓器、發電機，尤其適合不能停產的連續運行設備。

對于高壓設備，低頻注入法電壓等級可能不夠，而停電測量又與“不間斷生產”的需求相矛盾。直流疊加法填補了這一空白。

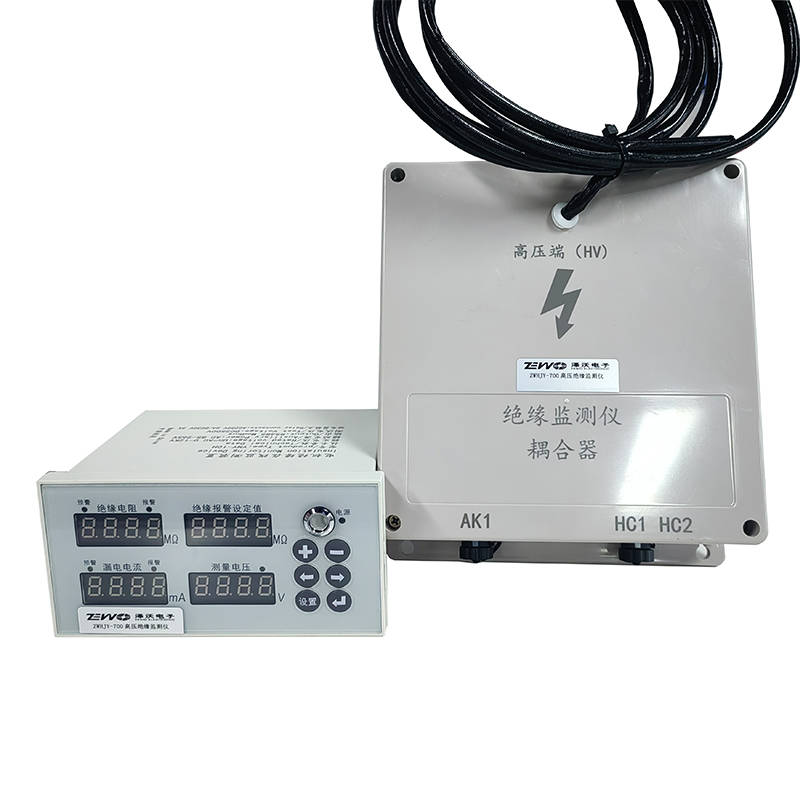

原理：在設備正常運行時，通過高壓耦合裝置向繞組對地回路疊加一個直流分量（如 2500 V），精密采樣由該直流分量產生的泄漏電流，換算出實時絕緣電阻值。

為什么在線測量更準確？ 高壓電機繞組在熱態（運行中）與冷態（停機后）的絕緣電阻可以相差數倍。停機后測量的值可能完全合格，但熱態運行時絕緣電阻實際上已經不足。直流疊加法在運行狀態下測量，真實反映設備在實際工況下的絕緣水平，是“運行中發現隱患”的關鍵技術手段。

合格判據參考：

高壓電機運行中絕緣電阻不低于額定電壓（kV 數）×1 MΩ

趨勢管理：相較歷史基線下降 50% 以上即應預警

方法四：極化指數法——判斷絕緣是否受潮老化

適用場景：大修前評估、受潮設備復役判斷、高壓繞組老化趨勢評估。

原理：極化指數（PI）= R??s / R??s，即施加直流測試電壓后，60 秒時的絕緣電阻與 15 秒時的絕緣電阻之比。

判據參考：

極化指數法不需要額外的專用儀器，在做絕緣電阻測試時延長記錄時間即可獲取，是大修評估和受潮復役判斷中成本較低的增量手段。

如何根據場景選型？

絕緣監測方法各有優劣，沒有一種方案能適用于所有場景。企業應根據自身設備電壓等級、供電連續性要求、是否允許停電等因素，合理選擇或組合使用上述方法。對于關鍵負荷和連續生產線，優先考慮在線監測技術（低頻注入法或直流疊加法），將絕緣劣化發現窗口從“年”縮短到“實時”，才能有效避免非計劃停產帶來的巨大損失。
